Pro zajištění hladkého průběhu online nacenění je důležité připravit podklady podle těchto pokynů.

Nedodržení těchto pokynů může vést k:

Nevzhlednému, nekompletnímu nebo nefunknčímu dílu (kvůli omezeným schopnostem CNC technologie a vadám v DXF souboru...)
Neefektivnímu zpracování Vaší objednávky (je možné, že Vás budeme kontaktovat s plánem na optimalizaci výkresu...)
Stornování a vrácení peněz za objednanou výrobu (nepř. v případě nedodržení většího množství pokynů, využití chyby v nacenění...)

V případě pochybností ohledně správné přípravy souborů nás neváhejte kontaktovat. Rádi Vám pomůžeme.

Možnosti výroby

Díly na míru vyrábíme na velkoformátové portálové CNC frézce obráběním deskových materiálů

Naceňujeme pouze 2D díly
Některé materiály lze ohýbat a závitovat -> rychlá a efektivní výroba složitějších dílů v porovnání s 3D frézováním

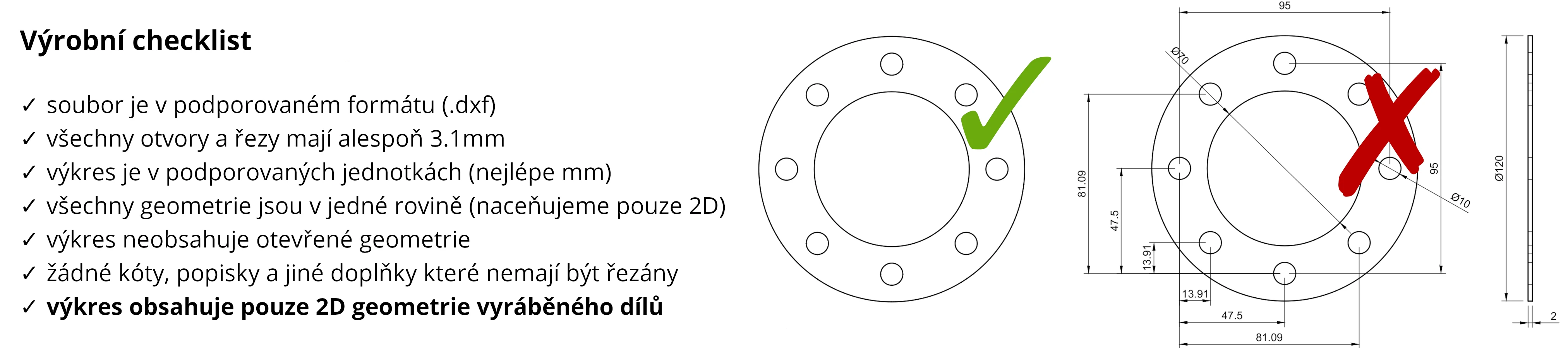

Podporované formáty a parametry souborů

Formát souboru: 2D vektorový formát DXF (maximální velikost 100 MB)
Podporované prvky DXF:
- LINE, CIRCLE, ARC, ELLIPSE, POLYLINE, LWPOLYLINE, SPLINE, HATCH (EdgePathLine, EdgePathArc, EdgePathSpline, PolylinePath), INSERT (obshující pouze atributy zde již zmíněné)
- Na podpoře dalších geometrických prvků pracujeme. Pokud byste některý prvek rádi využívali, ale my jej zatím nepodporujeme, ozvěte se nám prosím mailem.
Jednotky: Musí být definované v souboru (doporučené jednotky: milimetry - mm)
Vrstvy: Všechny objekty musejí být v jedné vrstvě

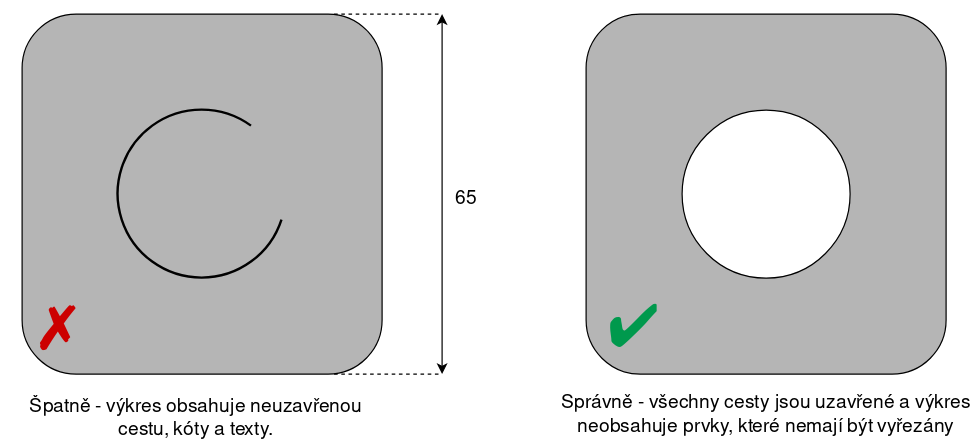

Nepotřebné prvky: Soubor nesmí obsahovat popisky, značky, kóty ani žádné další prvky, které nemají být frézovány
Uzavřené cesty: Všechny objekty musejí být tvořeny uzavřenými geometrickými prvky

Důležité rozměry

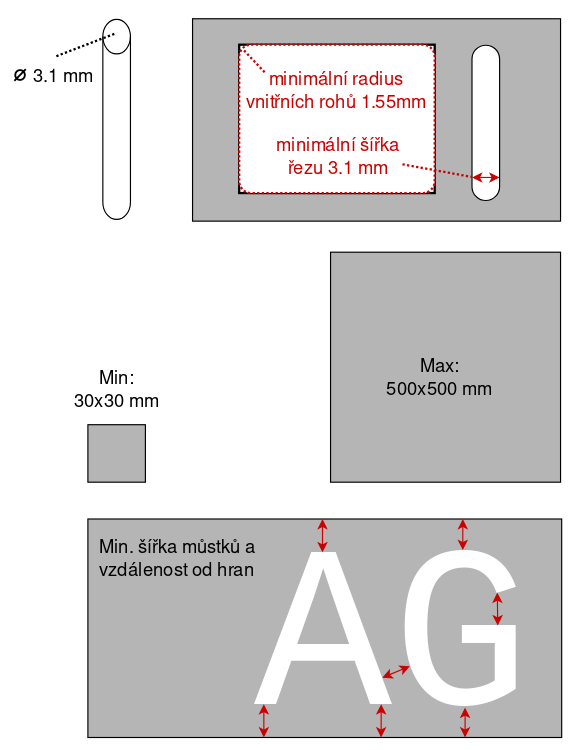

K frézování dílů používáme frézy o průměru 3,1 mm. To s sebou přináší omezení návhru:

Minimální otvor: 3,1 mm
Minimální vnitřní poloměr: 1,55 mm
Minimální rozměr dílu: 30 x 30 mm
Maximální roměr dílu: 500 x 500 mm (online) nebo 1250 x 2500 mm (individuálně)
Minimální šířka můstků: 2mm
Minimální vzdálenost řezu od hrany dílu: 2mm

Podklady nesmí obsahovat

Pokud potřebujete některou z těchto možností, kotaktujte nás individuálně.

Výrobní vady

Povrchové vady: deskové materiály odebíráme přímo od českých výrobců. Jelikož se ale jedná o surové materiály, mohou obsahovat povrchové vady -> povrchové škrábance, barevné artefakty...
- Řešení: dodatečné povrchové úpravy - broušení, lakování... (v tuto chvíli pouze individuálně)
- Poznámka: průhledné materiály (například plexisklo) jsou od výrobce opatřeny ochrannou folií. Proto by u těchto materiálů neměly být povrchové vady viditelné
Otřepy a ostré hrany: vznikají při procesu frézování. U dřevěných materiálů jsou otřepy na hraně spodní strany dílu. U kovových a plastových dílů mohou být ostré hrany na spodní i horní straně dílu.
- Řešení: díly mohou být odjehleny (zbaveny ostrých hran a otřepů). Tuto možnost lze zvolit při online nacenění
Spojovací můstky: k přichycení materiálu ke stolů frézky používáme běžně vruty v otvorech Vašeho dílu. Pokud Váš díl žádný otvor neobsahuje, Je nutné jej upevnit ke zbytky materiálu spojovacími můstky na spodní hraně dílu.
- Řešení: můstky lze odstranit zabroušením. Tuto Možnost lze zvolit při online nacenění

Přesnosti a tolerance:

Díly vyrábíme s přesností ± 0,2 mm. Proč tato hodnota? Je to dostačující?

u některých materiálů dokážeme doručit přesnost vyšší, ale uvádíme hodnotu s rezervou
tato přesnost je dostačující pro naprostou většinu aplikací zajišťující skvělý poměr cena/přesnost. Vyrábíme díly i pro technologické startupy a univerzity, kde je tato přesnost dostačující například na výrobů rámů robotů a dronů
primárně nenabízíme službu obrábění, ale prodej dílů na míru - portálová CNC frézka je k tomuto účelu univerzální, ale limitující stroj. Rádi bychom časem investovali i do přesnějších strojů, ale vše má svůj čas :)
v případě potřeby přesnějších dílů nás kontktujte individuálně. Pokud ale hledáte obrábění velmi přesných dílů (například písty, ložiska...), nedokážeme Vám v tuto chvíli pomoci

Vůle pro spojení dvou dílů
